Короба In-Liner ДКС

Техническая информация. Полезное сечение коробов

Техническая информация Полезное сечение коробов

Короба для электропроводки. Перфорация основания

Организация рабочего места на основе коробов

Организация рабочего места на основе коробов

Организация рабочего места на основе коробов

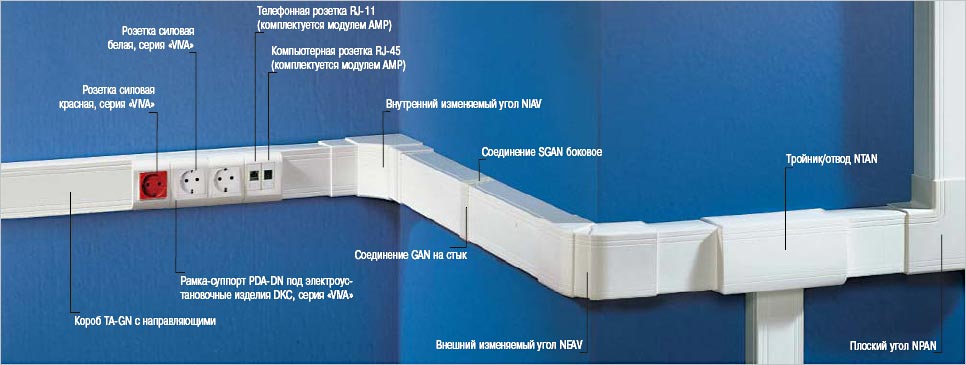

Преимущества системы "In-Liner":Пример монтажа коробов

1. Предельная быстрота установки «рабочего места»: рамки - суппорты монтируются простым защелкиванием. Также без дополнительного крепежа в них защелкиваются электроустановочные изделия.

2. Новые рамки PDA-N. Розетки немецкого стандарта устанавливаются без дополнительных установочных коробок, при этом экономится полезное сечение короба.

3. Экономичность системы при использовании розеток серии «VIVA» за счет присоединения кабеля к боковой, а не задней, части розеток. Таким образом, в коробе остается больше свободного места и появляется возможность использовать короб меньшего размера.

4. Специальные элементы на углах рамки-суппорта вырезаются для более надежного и эстетичного крепления крышки короба и рамки.

5. Крышка и боковины короба покрыты специальной пленкой для защиты короба от загрязнений на этапах складирования, транспортировки и монтажа.

6. Наличие разделителей позволяет создавать обособленные отделения внутри короба и разделять различные сети.

7. Система крепления крышки на канале исключает возможность самопроизвольного отсоединения крышки, а также снятия крышки руками без специального инструмента или отвертки. 8. Наши короба и аксессуары выдерживают удары, равные 6 Дж.

9. Внутренние и внешние изменяемые углы (70-120°) для качественного монтажа при неровных стенах.

10. Внутренние и внешние неизменяемые углы (90°) для монтажа на ровных стенах позволяют снизить стоимость всей системы.

Инструкция по монтажу - Крышка короба

Инструкция по монтажу - Крышка короба

Крышка коробов линии TA.GN отличается усовершенствованной системой быстрой установки.

Ее монтаж осуществляется в три этапа:

1. Удар по центральной части.

2. Фиксация крышки в данном положении.

3. Несколько повторяющихся ударов вдоль короба - крышка закрыта.

4. Все крышки и боковины коробов линии TA.GN снабжены собственной защитной пленкой.

Инструкция по монтажуTA-GN + SAN-6 Короба под розетку на 6 модулей

Инструкция по монтажу-TA-GN + SAN-6 Короба под розетку на 6 модулей

1. В комплекте поставляется специальный фиксатор кабеля FC, который легко крепится на направляющие на дне коробки.

2. Крепление коробки под розетку SAN-6 осуществляется при помощи элемента ZPG1, который цепляется к направляющим базы короба (поставляются вместе с коробкой).

3. Перемещая крепежные колонки вдоль направляющих на дне крышки в продольном направлении, возможно уменьшить посадочный размер до 4 и до 3 модулей.

4. Для установки коробок SAN-6, SAN-3 и SA-E в короба глубиной 80 мм необходимо импользовать фиксаторы ZPG2 (код 02305).

В коробку SAN-6 можно установить электроустановочные изделия на 6 модулей основных фирм-производителей, присутствующих на рынке.

Организация рабочего места на основе коробов

Организация рабочего места на основе коробов

Преимущества системы "In-Liner":Пример монтажа коробов

1. Предельная быстрота установки «рабочего места»: рамки - суппорты монтируются простым защелкиванием. Также без дополнительного крепежа в них защелкиваются электроустановочные изделия.

2. Новые рамки PDA-N. Розетки немецкого стандарта устанавливаются без дополнительных установочных коробок, при этом экономится полезное сечение короба.

3. Экономичность системы при использовании розеток серии «VIVA» за счет присоединения кабеля к боковой, а не задней, части розеток. Таким образом, в коробе остается больше свободного места и появляется возможность использовать короб меньшего размера.

4. Специальные элементы на углах рамки-суппорта вырезаются для более надежного и эстетичного крепления крышки короба и рамки.

5. Крышка и боковины короба покрыты специальной пленкой для защиты короба от загрязнений на этапах складирования, транспортировки и монтажа.

6. Наличие разделителей позволяет создавать обособленные отделения внутри короба и разделять различные сети.

7. Система крепления крышки на канале исключает возможность самопроизвольного отсоединения крышки, а также снятия крышки руками без специального инструмента или отвертки. 8. Наши короба и аксессуары выдерживают удары, равные 6 Дж.

9. Внутренние и внешние изменяемые углы (70-120°) для качественного монтажа при неровных стенах.

10. Внутренние и внешние неизменяемые углы (90°) для монтажа на ровных стенах позволяют снизить стоимость всей системы.
